常用电力电缆的结构

电力电缆是我们生活中的必需品。它起着输送电力和信息传输的作用。你知道他的基本结构吗？接下来，郑州电缆有限公司将向您介绍常用电力电缆的结构。

　　电力电缆按绝缘材料分为：油浸纸绝缘电力电缆、塑料绝缘电力电缆和橡胶绝缘电力电缆。

　　油浸纸作为绝缘电力电缆，应用历史最长。安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。自开发不滴水浸纸绝缘以来，解决了落差限制问题，使油浸纸绝缘电缆得到了广泛的应用。

　　绝缘层是挤压塑料的电力电缆。常用的塑料包括聚氯乙烯、聚乙烯和交联聚乙烯。塑料电缆结构简单，制造加工方便，重量轻，敷设安装方便，不受敷设间隙的限制。因此，它被广泛应用于中低压电缆中，并有取代粘性浸渍油纸电缆的趋势。其最大的缺点是树枝突破，限制了其在更高电压下的使用。

　　绝缘层为橡胶和各种配合剂，充分混合后挤压在导线中心，加热硫化。柔软有弹性，适用于移动频繁、弯曲半径小的场合。常用的绝缘胶有天然胶-丁苯胶混合物、乙丙烯胶、丁基胶等。

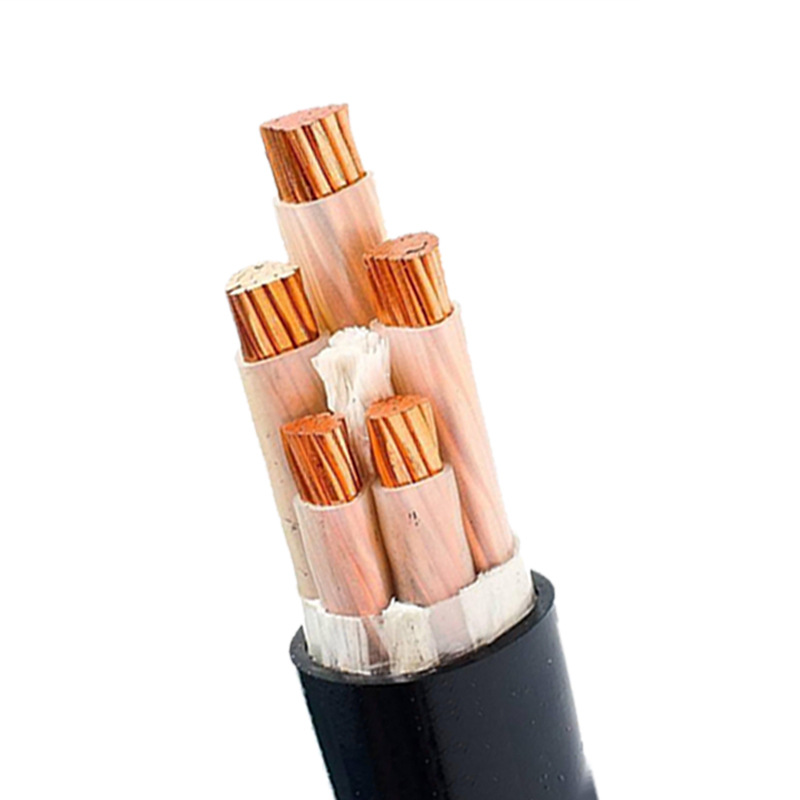

　　常用电缆的基本结构：

　　电力电缆的基本结构由四部分组成：芯（导体）、绝缘层、屏蔽层和保护层。

　　（1）线芯：线芯是电力电缆的导电部分，用于输送电能，是电力电缆的主要部分。

　　（2）绝缘层：绝缘层是电力电缆结构中不可缺少的组成部分，将线芯与地球和不同的线芯隔离在电气上，以确保电能输送。

　　(3)屏蔽层:15kV及以上电力电缆一般有导体屏蔽层和绝缘屏蔽层。

　　（4）保护层：保护层的作用是保护电力电缆免受外界杂质和水的侵入，防止外力直接损坏电力电缆。

　　此外，电压等级分类：按电压等级可分为中低压电力电缆（35kV及以下）、高压电缆（110kV以上）、超高压电缆（275~800kV）和特高压电缆（1000kV及以上）。此外，交流电缆和直流电缆也可根据电流系统分为交流电缆和直流电缆。
