什么是光伏电缆

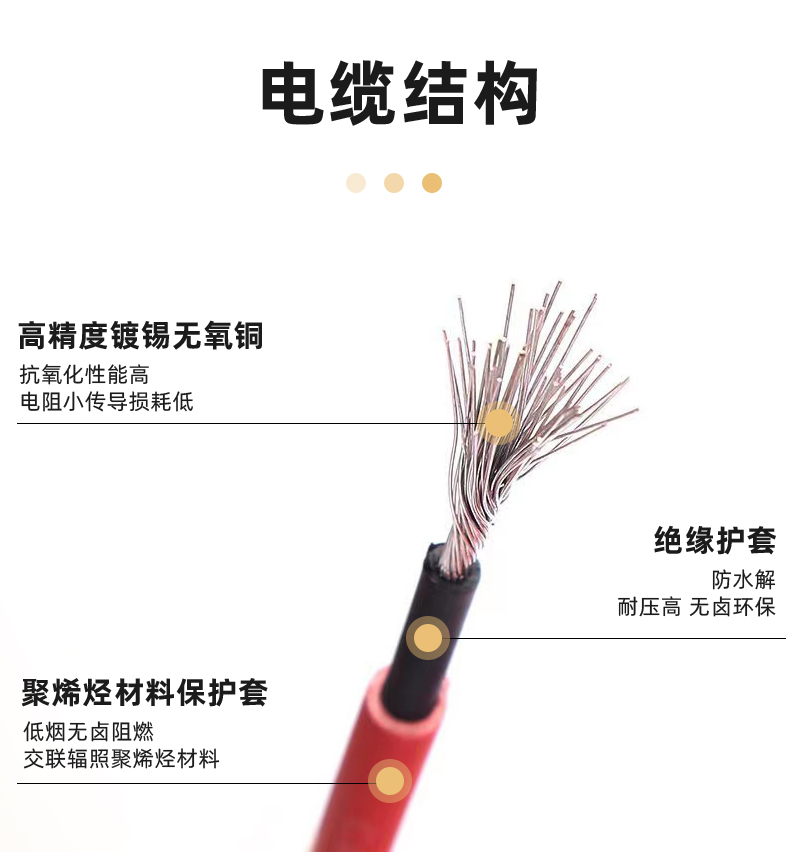

光伏电缆也称为PV线，是用于连接光伏电能系统面板的单导体线。光伏电缆的导体部分是铜导体或镀锡铜导体，绝缘层是辐照交联聚烯烃绝缘，护套是辐照交联聚烯烃绝缘。光伏电站中大量的直流电缆需户外敷设，环境条件恶劣，其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。

代码接线要求

NEC（美国国家电气法规）开发了第690条太阳能光伏（PV）系统，以指导电能系统，光伏系统的阵列电路，逆变器和充电控制器。NEC在美国通常用于各种安装（可能适用当地法规）。

2017年NEC第690条第IV部分的接线方法允许在光伏系统中使用各种接线方法。对于单导体，在光伏阵列内光伏电源电路的裸露室外位置允许使用UL认证的USE-2（地下服务入口）和PV电线类型。进一步允许将PV电线安装在用于室外PV源电路和PV输出电路的托盘中，而无需进行额定使用。如果光伏电源和输出电路在可访问的位置工作于30伏以上，则确实存在限制。在这种情况下，需要MC型或安装在滚道中的合适导体。

NEC不认可加拿大型号名称，例如不包含合适的双UL认证的太阳能应用的RWU90，RPV或RPVU电缆。对于加拿大的安装，2012 CEC第64-210节提供了有关光伏应用允许的布线类型的信息。

光伏电缆与普通电缆的区别

普通电缆：绝缘；辐照交联聚烯烃绝缘；聚氯乙烯或交联聚乙烯绝缘

光伏电缆：护套；辐照交联聚烯烃绝缘；聚氯乙烯护套

光伏电缆的优点

普通电缆一般可采纳的各类质料有聚氯乙烯（PVC）、橡胶、弹性体（TPE）和交联聚乙烯（XLPE）等高品质交织链接质料，但可惜的是普通电缆工作的最高额定温度为90，另有即使是额定温度为70℃的聚氯乙烯绝缘电缆也经常在户外使用，但不能满足高温、防紫外线、耐寒要求。

而光伏电缆经常表露在阳光之下，太阳能体系经常会在卑劣环境前提下使用，如低温和紫外线辐射。在国内或国外，好天气时，将致使太阳能体系的现场最高温度高达100℃。

光伏电缆,在安置和应用时,电缆可在屋顶布局的锐边上布线,同时电缆须经受压力、弯折、张力、交织拉伸载荷及抗强力打击性能优越于普通电缆。如果用普通电缆，护套防紫外线性能差,导致电缆外护老化，从而影响电缆的使用寿命,可以导致电缆短路、火警和职员危险伤害等问题的呈现。 光伏电缆绝缘护套经辐照后,具有耐高温耐寒、耐油、耐酸碱盐、防紫外线、阻燃、环保，光伏电力电缆主要用于环境较恶劣的气候下，使用寿命25年以上。

主要性能

1、直流电阻

成品电缆20℃时导电线芯直流电阻不大于5.09Ω/ km。

2、浸水电压试验

成品电缆（20m）在（20±5）℃水中浸入时间1h后经5min电压试验（交流6.5kV或直流15kV）不击穿。

3、长期耐直流电压

样品长5m，加入（85±2）℃的含3％NaCl的蒸馏水中（240±2）h，分开水面30cm。线芯与水间加直流0.9kV电压（导电线芯接入，水接尼克）。取出薄片后进行浸水电压试验，试验电压为交流1kV，要求不击穿。

4、绝缘电阻

成品电缆20℃时绝缘电阻不小于1014Ω·cm，

成品电缆90℃时绝缘电阻不小于1011Ω·cm。

5、护套表面电阻

成品电缆护套表面电阻应不小于109Ω。
